長飛光纖光纜股份有限公司股票代碼：601869.SH / 06869.HK

產品中心

分布式光纖測溫系統

分布式光纖測溫系統是一種實時、在線、連續的溫度監測系統。系統基于后向拉曼（Raman）散射原理和光時域反射（OTDR）定位原理研發而成，具有光信號的發生、光譜分析、光電轉換、信號放大和處理等功能，采用特種感溫光纜作為溫度傳感器，可精確測量感溫光纜鋪設方向各個位置的溫度并定位溫度異常點，具有良好的性能指標和系統穩定性。系統集計算機、光纖通訊、光纖傳感、光電控制等技術于一體，具有本質安全，耐腐蝕，不受電磁干擾等優點，連續監測長距離大范圍環境溫度信息，為電力、石油、交通、煤礦等領域提供優質的溫度監測解決方案。
產品應用
  • 石油石化
  • 軌道交通
  • 市政管廊
  • 煤礦
產品優勢
  • 實時性：系統對待測區域的溫度進行7×24 小時實時監控，及時發現并定位溫度異常點，做到早期預警
  • 分布式：系統為分布式測溫，提供連續的動態監測信號，可以實時測量到被監測物體每隔1 米各點的溫度變化
  • 先進性：光纖本身既做信號傳輸，也用于溫度探測，即通信、傳感一體化，通過采用不同的外護套材料，系統可以適應各種環境
  • 準確性：系統的測溫精度±0.5℃（5km），定位精度1m
  • 靈活性：各種功能設定由系統主機上的應用軟件來實現，可設置多級溫值報警，并且可以根據環境不同進行修正；每個報警分區可單獨編程，并可按照用戶要求進行設計
  • 擴展性：系統可以對多路光纖進行同時測量，根據實際需要，選擇多路設備，有1、2、4 路可以選擇
  • 兼容性：系統支持以太網口、RS232 接口，向終端用戶控制系統（如平板PC）提供分區、溫度及報警信息
  • 壽命長：鎧裝感溫電纜在不受外力破壞的前提下，使用壽命可達25 年
  • 使用簡易：系統提供可視化界面，界面簡單、簡潔，不會給客戶帶來額外的管理費用
  • 本質安全：系統具有本質安全，防爆、抗強電磁干擾、防雷擊等特點
  • 系統應用范圍廣：發電站、輸配電網、高層建筑、大型商場、倉庫、教學樓、住宅區、地鐵等公共場所

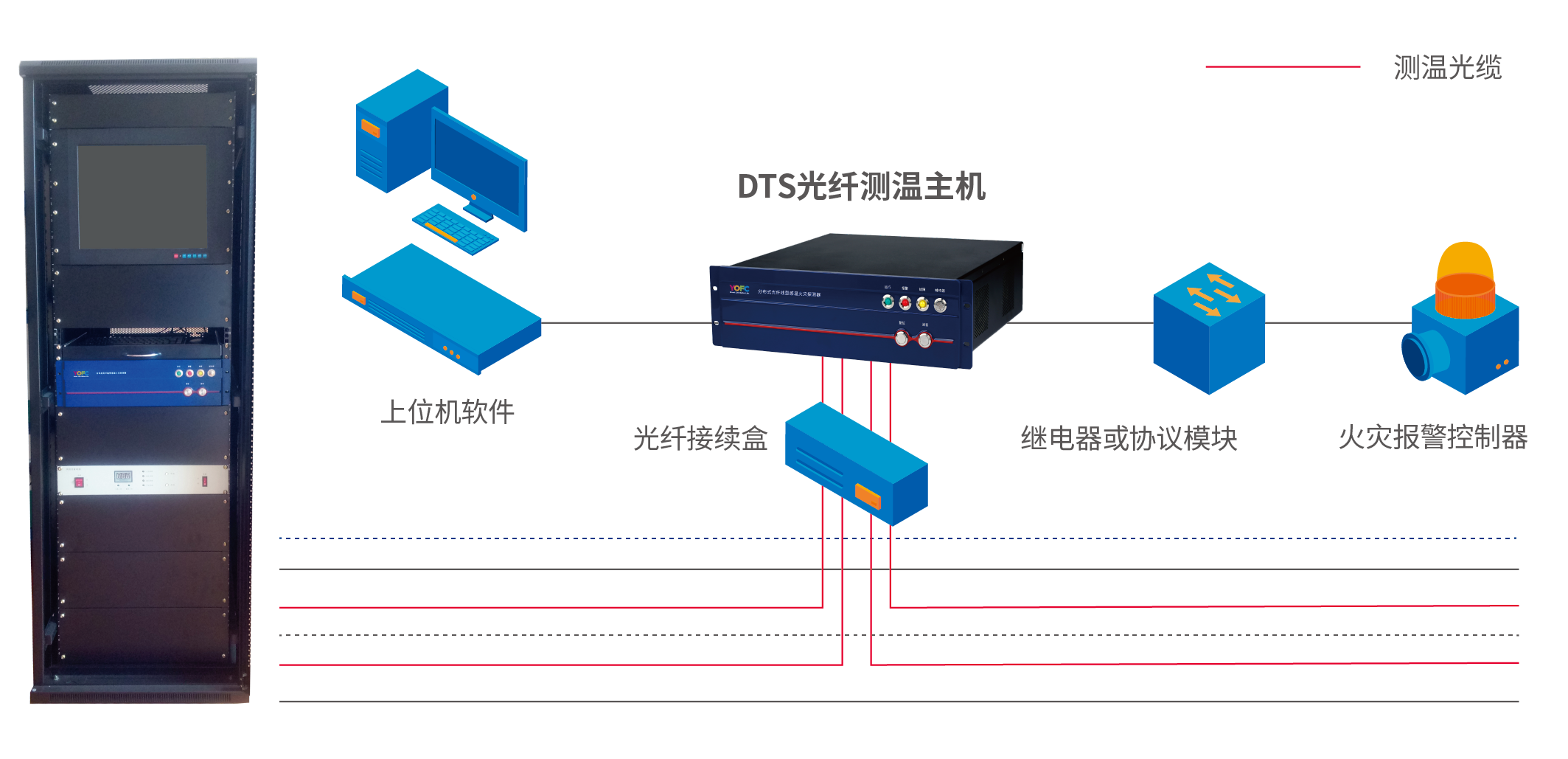

系統構成

系統功能
  • 報警功能：定溫報警、區域溫差報警、溫升過快報警、斷纖報警、裝置異常等報警
  • 可視化顯示功能：顯示全程分區圖、溫度分布曲線以及重點監測點的溫度隨時間變化曲線
  • 查詢功能：歷史數據的查詢、顯示及打印；可在系統圖上直接查詢設備信息、運行參數、統計信息等
  • 分析功能：歷史趨勢顯示，對未來趨勢進行評估，提供檢修參考信息
  • TCP/IP 接入：多個控制器信號可以在一臺PC 機上分析處理，系統功能強大高效
  • 多系統組網功能：系統采用網絡接口進行數據通信，具有良好的兼容性，可輕松擴展至多臺主機同時監控
資質證書

規格參數

基本參數

DTS-04-10

DTS-04-10L

DTS-04-10S

 DTS-04-10H KJ1022-Z

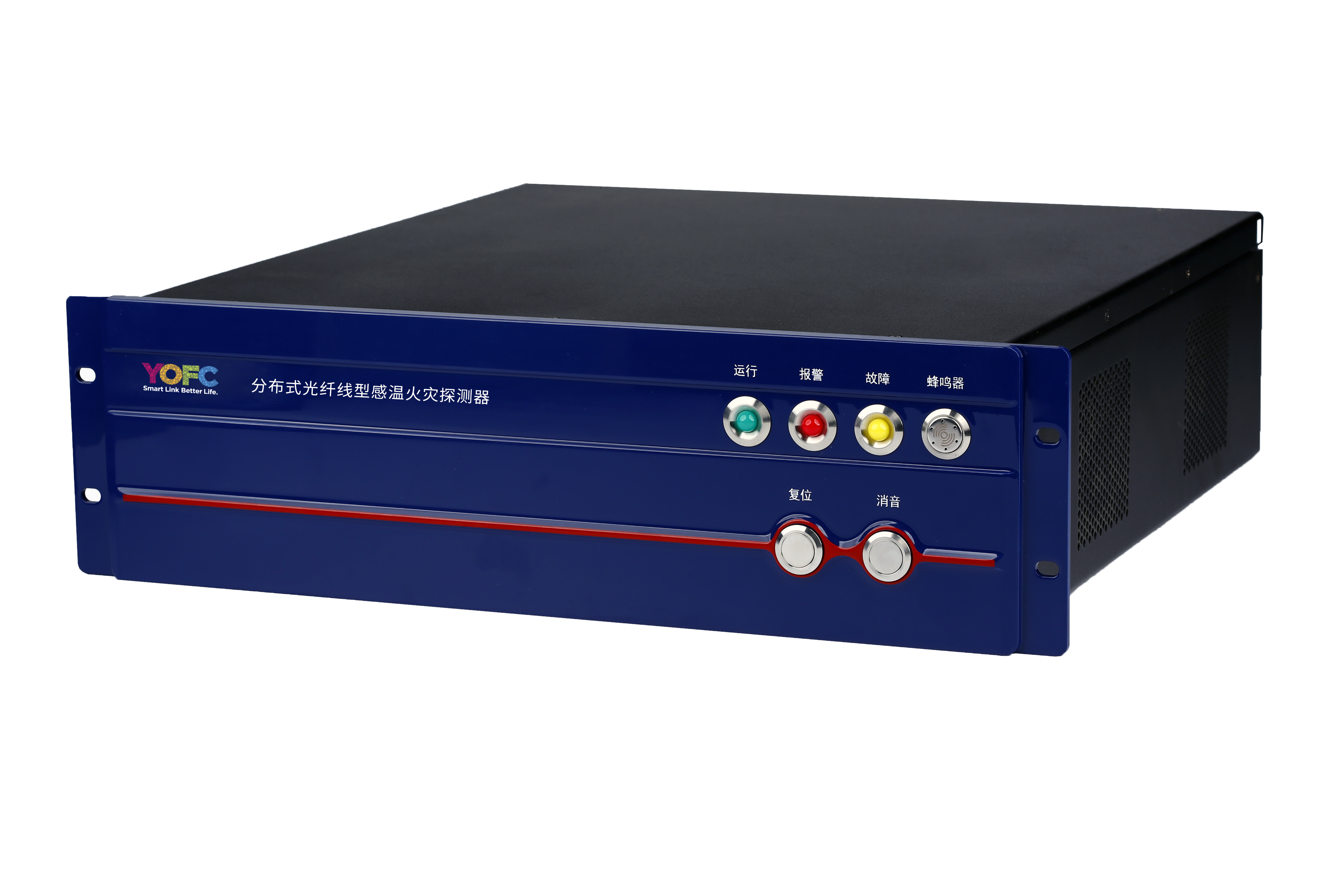

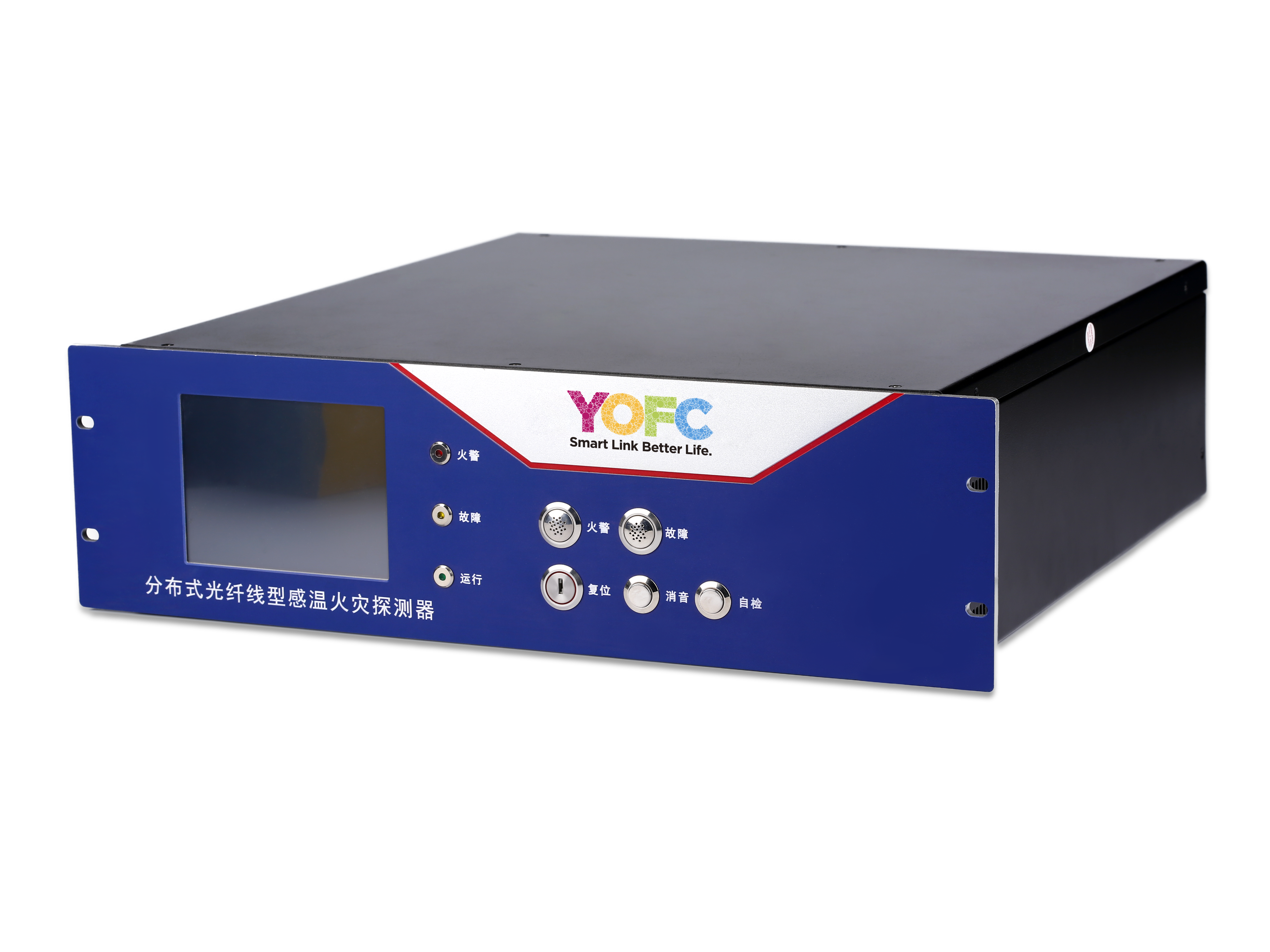

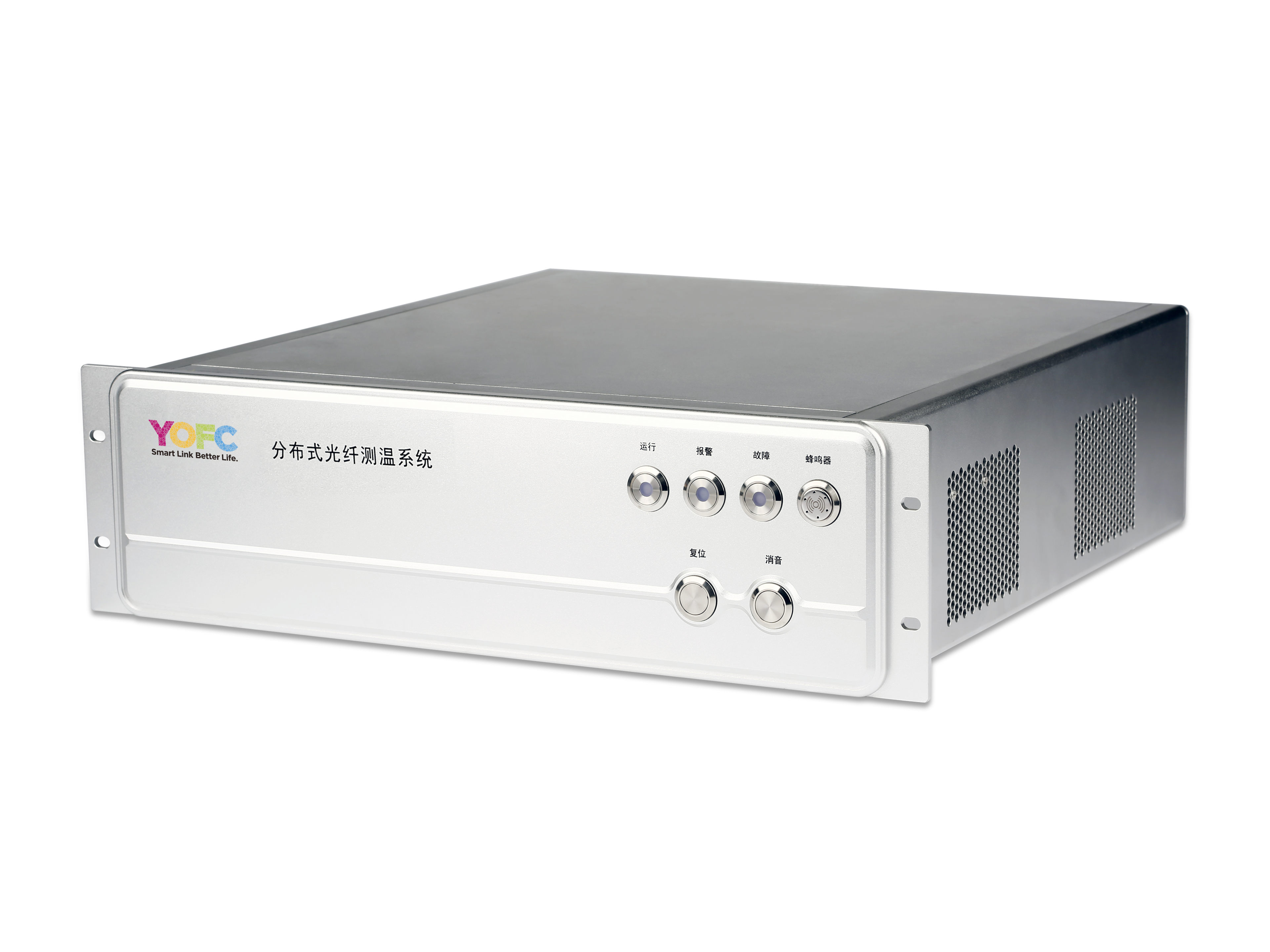

外觀
最長測溫距離 10 25 10 4 8

測溫范圍（℃）

-60～+350

-60～+350

-60～+350

 -60～+350

-60～+350

通道數

4

4

4

 4

4

測溫精度（℃）

 ±1℃@10km ±2℃@20km ±1℃@10km ±1℃@4km ±2℃@8km

報警響應時間

≤30

≤30

≤30

 ≤30

≤30

空間分辨率

 1/3

3

3

 0.5

3

定位精度

≤1

≤2

≤1

 ≤0.5

≤1

數據通訊接口

RS232，RJ45

RS232，RJ45

RS232，RJ45

 RS232，RJ45

SC光口

工作環境溫度（℃）

-10～+50

-10～+50

-10～+50

 -10～+50

-10～+50

電源輸入

24VDC/220VAC

 180～220V/50±5 Hz

24VDC

 24VDC/220VAC 110，380VAC/50±5 Hz

主機外形尺寸

490×135×480（3U）

490×90×480（2U）

490×135×480（3U）

 490×135×480（3U）

615×655×420
